Entender el esquema de funcionamiento de la depuradora de piscina permite ajustar cada componente a su función real, evitar fallos de instalación y mantener el agua en buen estado durante toda la temporada.
Esquema de la depuradora de piscina y sus componentes
Una depuradora de piscina no se limita a una bomba. Es un sistema de filtración en el que cada pieza ocupa una posición concreta dentro del circuito. En este esquema de depuradora de piscina se integran el filtro de arena de 600 mm, la válvula lateral de 1‑1/2", el prefiltro y la bomba de 1 HP.
El circuito hidráulico paso a paso
El esquema de funcionamiento de la depuradora de piscina responde a un recorrido cerrado. El agua pasa desde los puntos de aspiración hasta la bomba, atraviesa el filtro y vuelve al vaso por la impulsión. Respetar ese orden es lo que garantiza que la depuradora trabaje con la presión adecuada.
- Aspiración El skimmer y el sumidero de fondo recogen el agua de superficie y de la zona profunda, y la conducen hacia la bomba.
- Impulsión La bomba genera la succión y el caudal que necesita el circuito para que el agua circule de forma continua a través del sistema.
- Filtración Antes de entrar en el filtro, el prefiltro retiene hojas y residuos gruesos. Después, el agua pasa por el lecho filtrante, donde quedan atrapadas las partículas más finas.
- Retorno Las boquillas de retorno devuelven el agua tratada al vaso. Cada boquilla ayuda a repartir el caudal y a cerrar el circuito.
El conjunto de bomba y filtro debe dimensionarse para renovar todo el volumen de agua en un máximo de ocho horas.
Skimmer, sumidero y bomba en el esquema
Si se revisa el esquema de depuradora desde el inicio del circuito, la aspiración se reparte entre dos puntos clave: el skimmer, que recoge los residuos flotantes en su cestillo, y el sumidero de fondo, que toma agua de la parte más profunda. Según el tipo de piscina, ese reparto se ajusta para equilibrar mejor la captación.
A partir de ahí, la bomba mezcla ambos caudales y los impulsa hacia el filtro. Una bomba de 1 HP encaja bien en muchas piscinas domésticas de tamaño medio, siempre que la instalación esté bien resuelta y la válvula trabaje sin pérdidas de carga innecesarias.
Filtro y retorno para completar el ciclo
En el filtro de arena de 600 mm, la presión de trabajo sube a medida que el lecho acumula suciedad: conviene revisar el manómetro antes de que supere los valores de consigna del fabricante.

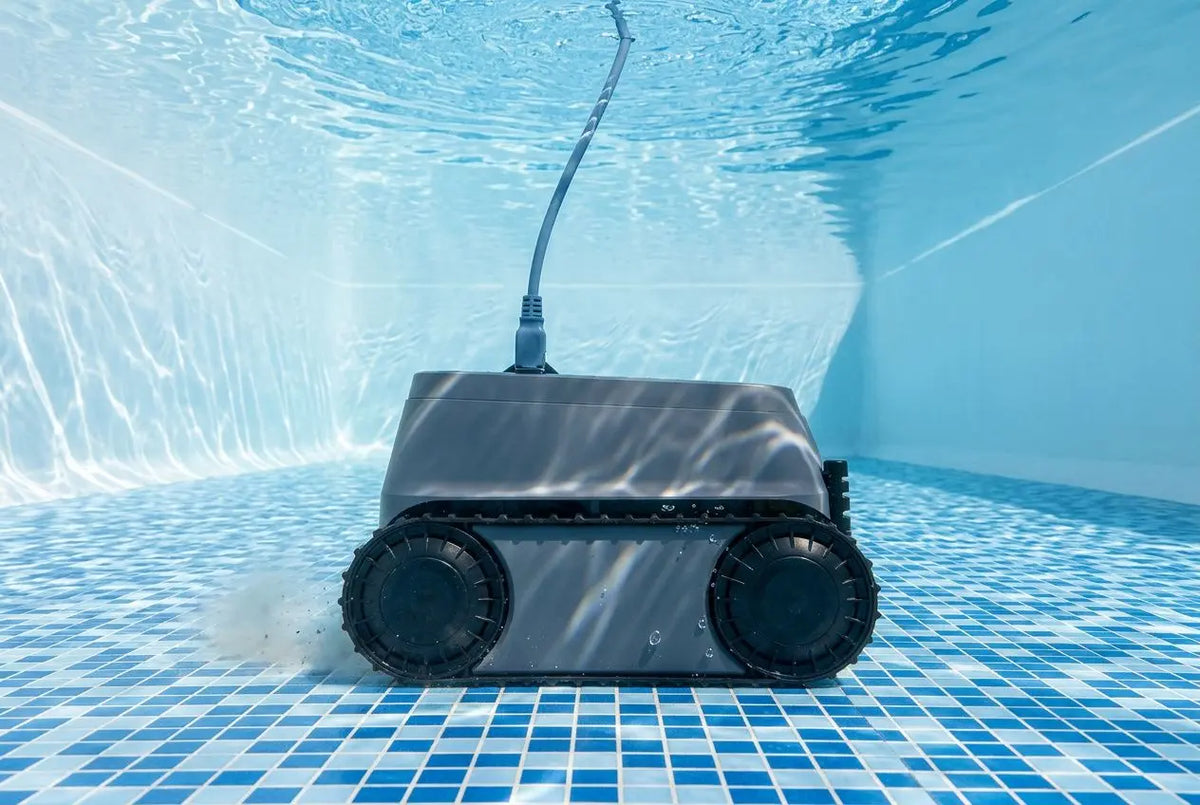

Desde ahí, la salida conduce el caudal hacia las boquillas de retorno, que completan el esquema de depuración y favorecen la mezcla dentro del vaso. Para reducir la carga de suciedad sobre la depuradora de piscina, un robot limpiafondos con filtración independiente ayuda a retirar sedimentos del fondo.
Válvula selectora de la depuradora de piscina y sus posiciones
La válvula selectora dirige el paso del agua dentro del filtro según la maniobra elegida.
Funciones de cada posición de la válvula
La válvula selectora de seis vías concentra en un solo mando las operaciones habituales del equipo: filtración, lavado y tareas de mantenimiento.
La diferencia está en el recorrido del agua. Según la posición de la válvula, el sistema filtra, limpia el lecho del filtro, enjuaga o deriva el caudal hacia desagüe.
Cuándo y cómo realizar el lavado del filtro
Después del trabajo normal de filtración, la válvula selectora suele pasar a «Lavar» cuando el filtro empieza a cargarse. Esa posición invierte el sentido del agua para arrastrar la suciedad acumulada y expulsarla fuera del sistema.
Conviene revisar antes de actuar el manómetro del filtro: cuando entra en la zona roja, el lecho filtrante está colmatado y el lavado ya no debe aplazarse. Una vez hecho esto, la válvula se lleva a «Enjuagar» durante unos treinta segundos para retirar los restos sueltos antes de volver a la filtración; si se omite, parte de la suciedad regresa al vaso y la depuradora de piscina pierde eficacia desde el primer arranque.
Instalación de la depuradora de piscina paso a paso
El esquema instalación depuradora piscina debe respetar una secuencia clara de trabajo. Si se altera ese orden, la filtración pierde rendimiento, aumenta la presión en puntos no previstos y la vida útil de la depuradora de piscina se acorta.
Orden correcto de los componentes en el circuito
En una instalación depuradora piscina, la lógica hidráulica es la misma. Primero va la aspiración, después la bomba, luego el filtro y, antes de las boquillas de retorno, el punto de dosificación química.
El skimmer y el sumidero de fondo llevan el agua hasta la bomba. A partir de ahí, el agua pasa por el filtro y vuelve al vaso por cada boquilla de impulsión.
- Aspiración: el skimmer y el sumidero de fondo alimentan la bomba; las llaves deben quedar abiertas durante el funcionamiento para no cortar el paso de agua.
- Filtración: la bomba impulsa el caudal a través del filtro; esta conexión conviene montarla con uniones desmontables para facilitar el mantenimiento.
- Retorno: una vez filtrada, el agua circula hacia las boquillas de retorno; en ese tramo se instala el inyector cloro piscina o el clorador salino.
Para la instalación de la depuradora, el PVC PN10/16 de 50 mm es la medida habitual en piscinas domésticas enterradas. En equipos pequeños suele bastar con 32 a 40 mm, según el tipo de piscina.
| Tipo de piscina | Diámetro de tubería recomendado | Capacidad de filtración |
| Desmontable / spa | 32-40 mm | Hasta 20 m³ |
| Doméstica enterrada | 50 mm | 20-80 m³ |
| Comunitaria | 63-90 mm | Más de 80 m³ |
Dónde colocar el inyector de cloro en la instalación
El inyector cloro piscina debe ir después del filtro y antes de las boquillas de retorno. La diferencia está en que, en ese punto, el agua ya llega libre de partículas y el tratamiento químico trabaja con más estabilidad.
Si se coloca antes del filtro, la suciedad alcanza los electrodos o el punto de inyección y reduce la eficacia del sistema. Además, acelera el desgaste del equipo y complica la instalación a medio plazo.
Errores críticos al instalar la depuradora
- Clorador antes del filtro: la suciedad llega a la célula y reduce la producción de cloro desde el primer momento.
- Ácido antes de la célula: esa conexión provoca corrosión acelerada; la dosificación de pH debe ir después.
- Aspiración cerrada al arrancar: si la bomba trabaja sin caudal suficiente, aparece cavitación y el rodete puede dañarse en pocos minutos.
- Sin bypass en el clorador: instalar un bypass permite aislar la célula para limpiarla sin detener toda la instalación.
El resultado se nota en las horas reales de trabajo: ese tiempo, en función del volumen y la temperatura, marca si la depuradora de piscina mantiene el agua en condiciones y si el agua circula con la regularidad necesaria.
Preguntas frecuentes
¿Cómo funciona el esquema completo de una depuradora de piscina?
El esquema de una depuradora de piscina es un circuito cerrado. El agua entra por el skimmer y el sumidero de fondo, la bomba la impulsa hacia el filtro y, una vez tratada, vuelve al vaso por las boquillas de retorno según la instalación.
A partir de ahí, el sistema circula de forma continua o por programación.
¿Cuáles son las posiciones de la válvula selectora y para qué sirve cada una?
La válvula selectora de seis vías reúne las funciones básicas del equipo. Sus posiciones habituales son: Filtrar, para el uso diario; Lavar, para el retrolavado del filtro cuando el manómetro entra en zona roja; Enjuagar, para eliminar restos después del lavado; Recircular, cuando interesa mover el agua sin pasar por el filtro; Vaciado, para bajar el nivel; y Cerrado, para cortar el paso.
Conviene revisar antes de cada cambio de posición que la bomba esté parada. En la práctica, mover la válvula con el sistema en marcha acaba dañando la junta interna y reduce la vida útil del conjunto.
¿Dónde se coloca el inyector de cloro en el circuito de depuración?
El inyector de cloro, igual que un clorador salino, va después del filtro y antes de las boquillas de retorno. Esa posición hace que el agua llegue ya filtrada al punto de dosificación.
Esa posición protege además los electrodos del clorador frente al desgaste prematuro.
